Dal battilamiera alla prototipazione rapida: l’evoluzione della Formula 1

Share via email

Mentre i giorni passano velocemente e ci avviciniamo con rapidità alla seconda sessione di test collettivi invernali sulla pista spagnola di Barcellona, abbiamo incontrato nel suo quartier generale di  Faenza (e non poteva essere altrove) Gian Carlo Minardi.

Nonostante con l’uscita dal Mondiale di Formula 1 si sia lasciato alle spalle il n.21 di Via Lazzaro Spallanzani che dal 1984 ospitava la sede del suo Minardi Team, nel nuovo ufficio si continua a respirare aria di Formula 1 attraverso i caschi dei numerosi piloti che hanno vestito i colori giallo-blu, i volanti delle monoposto, ai modellini o al manichino del motore Cosworth F1 – TJ 2005 10V, usato come tavolino. L’occhio si sofferma su un album fotografico che prontamente apriamo. La mente inizia a viaggiare velocemente indietro nel tempo, come se avessimo a disposizione la DeLorean di “Doc” Emmet Brown e Marty McFly. Ci sono fotografie che sembrano preistoria, ma che fanno parte della storia italiana del Mondiale di Formula 1. Oggi siamo abituati a sentir parlare di galleria del vento, simulatori di ultimissima generazione in grado di riprodurre la realtà, ma non è sempre stato così  “Osservando queste fotografie si ha l’impressione che sia passato un secolo. Invece parliamo solamente di 30 anni fa” commenta Gian Carlo Minardi.

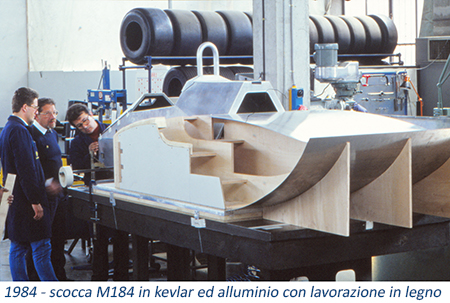

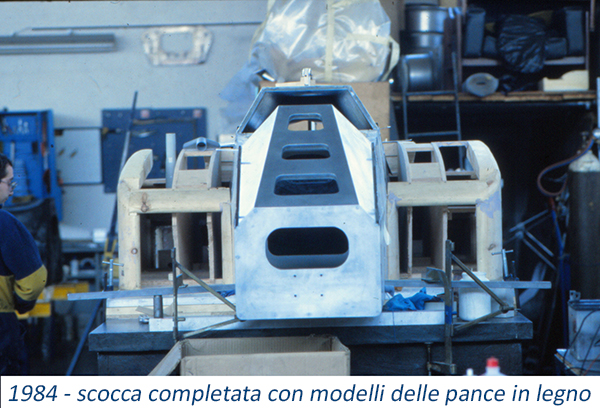

Il nostro viaggio inizia dagli anni ’84-‘85E’ incredibile come sia cambiato il mondo, senza accorgercene, e i passi da gigante fatti dalla tecnologia. Viene anche da porsi delle domande. E’ necessario tutto questo? Mi spiego meglio. Negli anni ’80 per costruire due macchine da Formula 1 si impiegavano 22-23 persone. L’ufficio tecnico era una stanza di 26 mq. Oggi, nonostante l’aiuto della tecnologia, i team contano oltre 400 dipendenti. Certamente le vetture e l’aereodinamica sono più complesse, ma pur concedendo spazio all’evoluzione mi pare si sia giunti a livelli di staff incredibili” prosegue l’ex Team Principale Nel 1984 i telai erano costruiti con materiali compositi, in particolare fibra di Carbonio e Kevlar e la carrozzeria veniva realizzata manualmente come tutte le attrezzature per la realizzazione della stessa (modelli), utilizzando materiali per modelleria facilmente lavorabili. Manualmente si ottenevano le geometrie richieste. La difficoltà era fare la pancia sinistra uguale alla destra. Le macchine erano fatte proprio artigianalmente. Era anche molto frequente produrre parti o componenti di carrozzeria come ad esempio l’elemento di chiusura del vano ammortizzatori detto “cupolino”, ottenuto in lamierino modellato  a mano dal fido Otello, carrozziere storico Ferrari di fine anni 60. Insomma fino ai primi anni ‘80 ogni pezzo veniva realizzato manualmente, prima di portarlo in galleria del vento.”

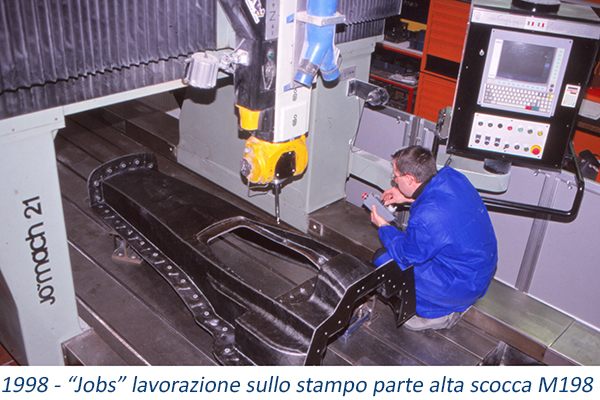

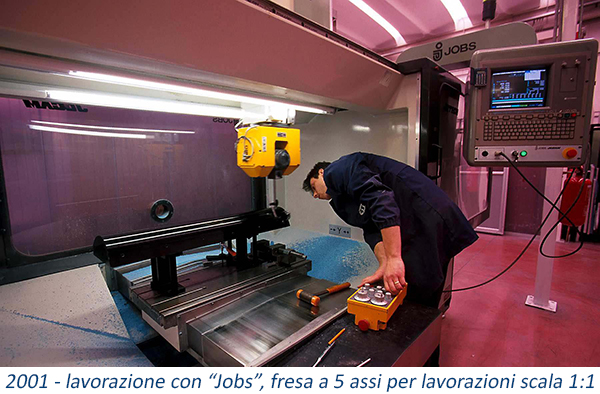

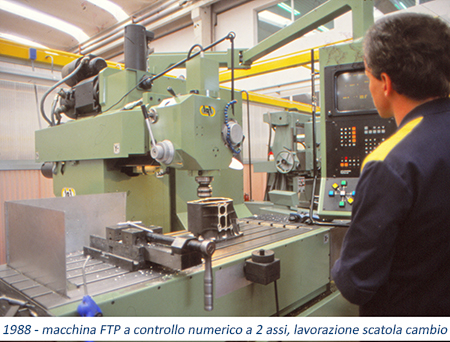

Il passaggio successivo è stato l’introduzione dei computer e, successivamente, la modellazione 3D. “Nel 1988 ha fatto il suo ingresso in azienda la macchina FTP  a controllo numerico a tre assi. Una volta realizzato il disegno potevi veder crescere la macchina, a cui fa seguito la “JOBS” ovvero una macchina utensile con controllo su  cinque  assi che permetteva di realizzare la sagoma completa della scocca, modellando un blocco di resina  attraverso le matematiche rappresentative delle superfici esterne prodotte dai progettisti al CAD. Questo primo esemplare servirà per ottenere lo stampo su cui realizzate il telaio della vettura in carbonio.

Una vera rivoluzione è arrivata negli anni 2000 quando si iniziano ad utilizzare i macchinari per la prototipazione rapida, o stererolitografia.

Attraverso la solidificazione a mezzo laser di una resina liquida si ottenevano elementi “finiti” utilissimi soprattutto per realizzare compenti necessari ai test aerodinamici in galleria del vento. Tecnologia che ha permesso di velocizzare i tempi di produzione di questi componenti.

La prototipazione rapida arriva a Faenza “La Minardi è stata tra le prime aziende a disporre di questa tecnologia, certamente la prima in F.1 ad istallare una 3D Systems-SLA® 7000, un passo seguito a breve da alcuni top team. Realizzato il primo studio al computer con tecnologie Cad, veniva costruito direttamente il modellino in scala 1/2 per andare in galleria del vento”

Per finire una bella quanto inedita chicca. “Ecco il modellino della Minardi 2006, che purtroppo non ha mai visto la luce. E’ l’ultima creatura dell’Ing. Gabriele Tredozi. Eravamo già avanti nella progettazione della scocca,” conclude il racconto Gian Carlo Minardi “quando nel settembre 2005 iniziarono le trattative con la Red Bull per il passaggio di proprietà.”

Un ringraziamento particolare all’Ing. Gabriele Tredozi per il prezioso supporto tecnico. Sul nostro canale ufficiale di FaceBook è disponibile una vasta gallery con ulteriori fotografie anche sulla Minardi PS06
